Elkos innerhalb der Gleichrichtung - Sinn?

  • 5 Antworten
  • 4203 Aufrufe

0 Mitglieder und 1 Gast betrachten dieses Thema.

*

Offline Han die Blume

  • YaBB God
  • *****
  • 906
Elkos innerhalb der Gleichrichtung - Sinn?
« am: 26.08.2008 14:46 »

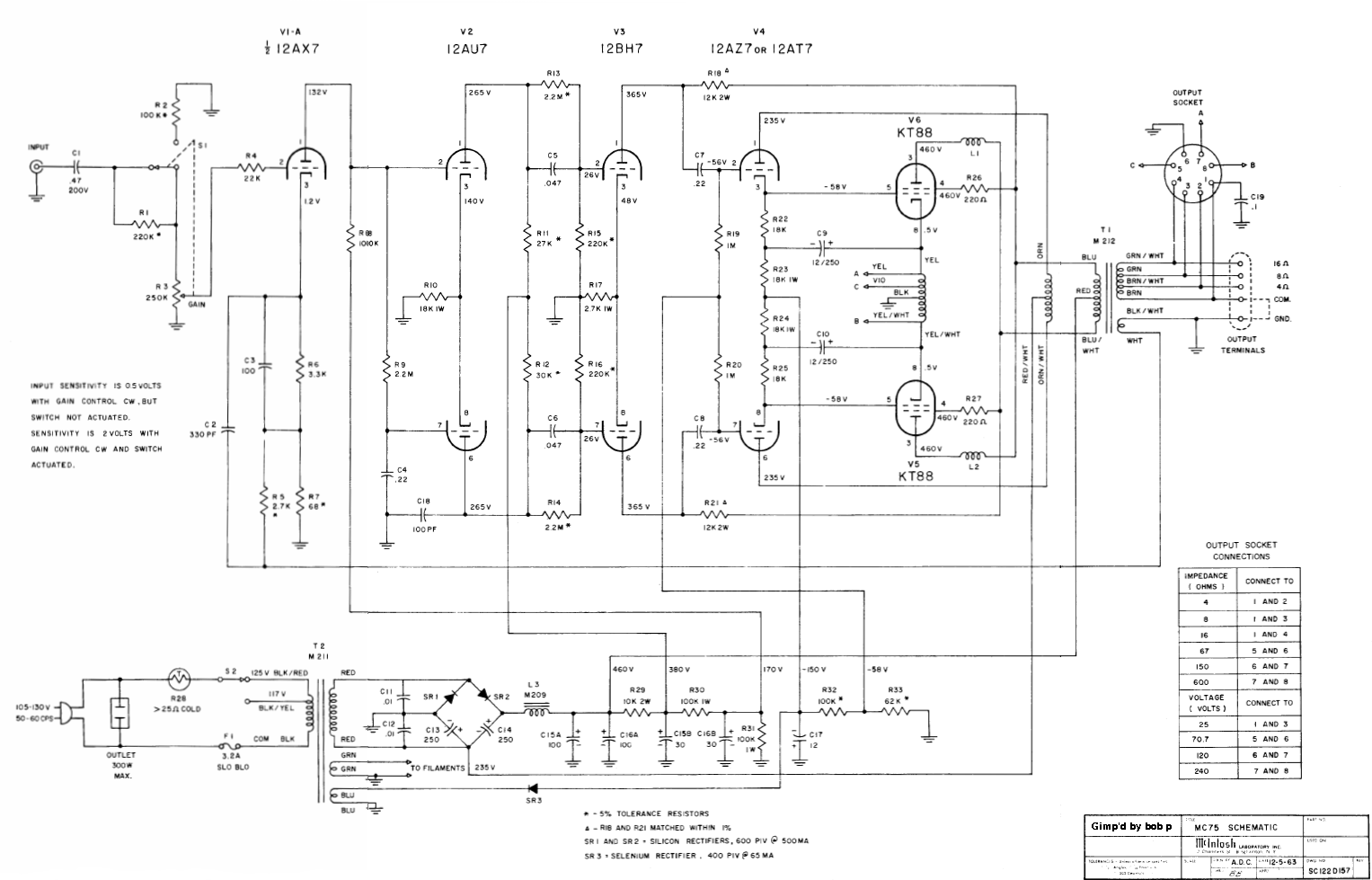

Hallo, ich gerade einen Schaltplan eines MacIntosh gesehen, der zwei Elkos anstelle von 2 Dioden benutzt. - Ich sehe darin nur Nachteile - kann mir jemand erklären, warum man das da so macht?



Das wäre nett  :) Danke!

LG!

Han
Der frühe Vogel kann mich mal!

*

Offline Hans

  • YaBB God
  • *****
  • 827
Re: Elkos innerhalb der Gleichrichtung - Sinn?
« Antwort #1 am: 26.08.2008 15:17 »
Hallo

die Schaltung wurde von einem Controller entworfen um Geld für teuere Elkos zu sparen  :devil:.
Spaß bei Seite. Mit diesem Schaltungstrick spart man an teuren Hochspannungselkos. Es ist nur die halbe Spannugsfestigkeit der Elkos notwendig und das spart gewaltig Materialkosten.

Salu Hans

*

Offline Larry

  • YaBB God
  • *****
  • 794
  • Nicht selten ist das Wort schärfer als das Schwert
Re: Elkos innerhalb der Gleichrichtung - Sinn?
« Antwort #2 am: 26.08.2008 15:22 »
Und du sparst noch etwas Kupferdraht auf dem Netztrafo!

Das ist eine sog. Spannungsverdoppler-Schaltung, die nur die halbe sonst übliche Sekundärspannung erfordert.

Larry
Larry's Website - oder gleich direkt zu den Amp-Fotos in der Gallery

*

Offline Han die Blume

  • YaBB God
  • *****
  • 906
Re: Elkos innerhalb der Gleichrichtung - Sinn?
« Antwort #3 am: 26.08.2008 15:59 »
Danke!

Das mit der Spannungsfestigkeit leuchtet mir ein! - Aber das mit der Verdopplung kann ich noch nicht nachvollziehen. Verliert man da nicht durch C13 eine positive Halbwelle?

 ???

Liebe Grüße!

Han
Der frühe Vogel kann mich mal!

*

Offline loco

  • YaBB God
  • *****
  • 1.773
Re: Elkos innerhalb der Gleichrichtung - Sinn?
« Antwort #4 am: 26.08.2008 16:04 »
Hallo
Das ganze ist etwas unüblich gezeichnet,so wird es etwas deutlicher.  http://www.spicelab.de/delon1.gif  Gruß loco

*

Offline Han die Blume

  • YaBB God
  • *****
  • 906
Re: Elkos innerhalb der Gleichrichtung - Sinn?
« Antwort #5 am: 26.08.2008 16:57 »
Danke, jetzt leuchtet mir das ein!

LG!

Han
